Hệ thống dây cáp trong thang máy là một phần quan trọng giúp đảm bảo an toàn và hiệu suất hoạt động của thang máy. Những sợi dây cáp bền chặt được thiết kế để chịu được trọng lượng của cabin thang máy cùng với các hành khách hoặc hàng hóa. Chúng được kết nối với bộ trục và máy nâng, tạo ra một hệ thống hoạt động đồng bộ để di chuyển cabin lên và xuống một cách mượt mà và an toàn.
Trong bài viết này:

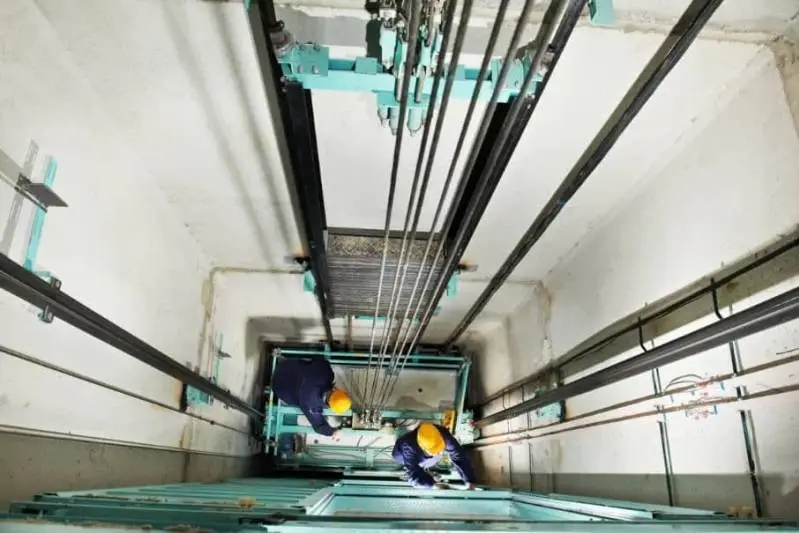

Hệ thống dây cáp trong thang máy là gì?
Hệ thống dây cáp trong thang máy là một bộ phận quan trọng, đóng vai trò nâng cabin và đối trọng của thang máy. Hệ thống này được thiết kế chịu lực nâng và lực ma sát với puli theo đúng tiêu chuẩn an toàn cho phép trong lắp đặt thang máy.
Cáp thang máy thường được làm bằng thép bện, có cấu tạo gồm nhiều tao cáp nhỏ bện lại với nhau. Mỗi tao cáp lại được cấu tạo từ nhiều sợi thép nhỏ. Cáp thang máy thường có hai loại chính là cáp tải và cáp điều khiển.
- Cáp tải là loại cáp chính của thang máy, có tác dụng nâng cabin và đối trọng. Cáp tải thường có số sợi từ 4 đến 6 sợi, tương ứng với số rãnh puli.
- Cáp điều khiển là loại cáp nhỏ hơn, có tác dụng điều khiển cabin lên xuống. Cáp điều khiển thường có số sợi từ 2 đến 3 sợi.
Hệ thống dây cáp trong thang máy được lắp đặt theo một quy trình nghiêm ngặt, đảm bảo an toàn cho người sử dụng. Các cáp thang máy phải được kiểm tra định kỳ để đảm bảo chất lượng và khả năng chịu lực.
Tầm quan trọng của hệ thống dây cáp trong thang máy
Tầm quan trọng của hệ thống dây cáp trong thang máy được thể hiện qua các yếu tố sau:
- Đảm bảo an toàn cho người sử dụng: Cáp thang máy có khả năng chịu lực lớn, đảm bảo cabin và đối trọng không bị rơi trong quá trình vận hành. Đây là yếu tố quan trọng nhất, ảnh hưởng trực tiếp đến tính mạng của người sử dụng.
- Đảm bảo sự ổn định của thang máy: Cáp thang máy giúp thang máy di chuyển lên xuống một cách êm ái, không bị rung lắc. Điều này giúp mang lại sự thoải mái cho người sử dụng và giảm thiểu nguy cơ xảy ra tai nạn.
- Tăng tuổi thọ của thang máy: Cáp thang máy được thiết kế theo tiêu chuẩn an toàn, giúp thang máy vận hành bền bỉ trong thời gian dài.
Do vậy, việc kiểm tra, bảo dưỡng hệ thống dây cáp trong thang máy định kỳ là vô cùng cần thiết. Nếu phát hiện dây cáp bị đứt, mòn, rỉ sét, cần phải thay thế ngay để đảm bảo an toàn cho người sử dụng.

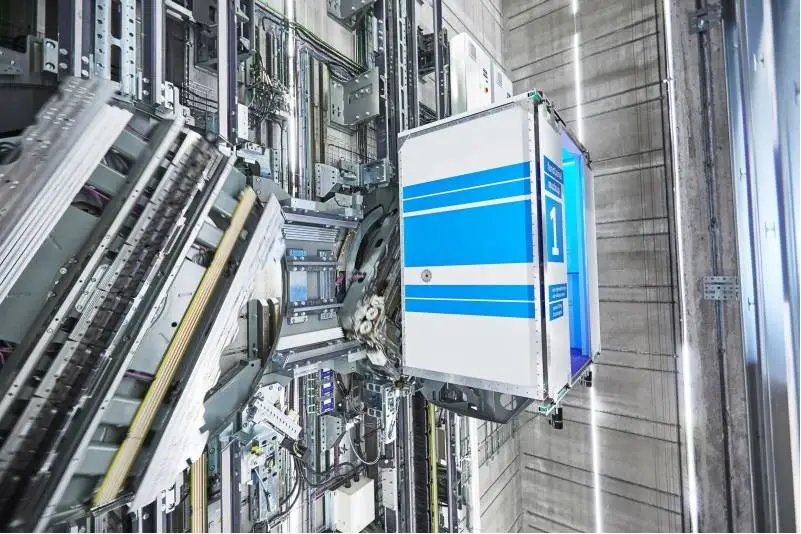

Nguyên lý hoạt động của hệ thống dây cáp trong thang máy
Hệ thống dây cáp trong thang máy là một bộ phận quan trọng có nguyên lý hoạt động của hệ thống dây cáp trong thang máy như sau:

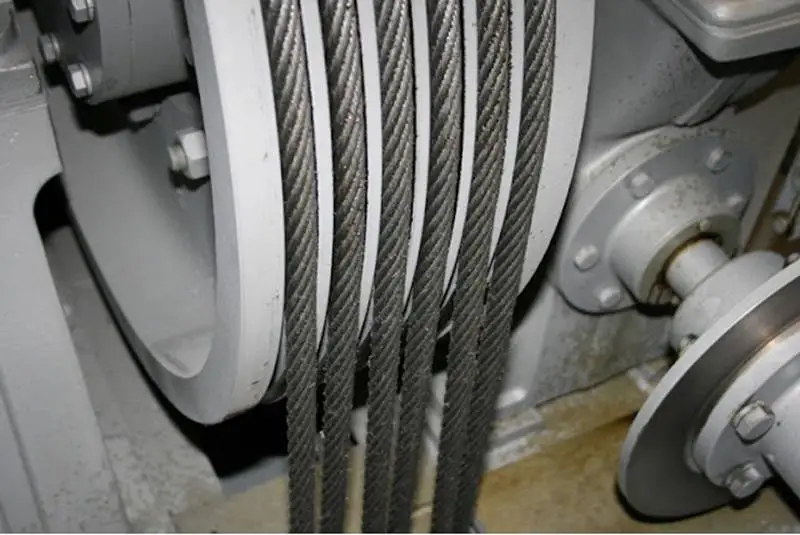

- Cáp tải là loại cáp thép có khả năng chịu lực cao, được sử dụng để kết nối cabin thang máy với puly. Puly là một ròng rọc có đường kính lớn, được gắn trên động cơ thang máy.
- Khi động cơ thang máy hoạt động, puly sẽ quay, kéo theo dây cáp tải. Khi đó, cabin thang máy sẽ di chuyển lên hoặc xuống theo chiều quay của động cơ.
- Để đảm bảo an toàn, hệ thống dây cáp trong thang máy thường được sử dụng nhiều sợi cáp, nối với nhau bằng các móc nối. Số lượng sợi cáp trong thang máy thường là 4-6 sợi, tùy thuộc vào tải trọng của thang máy.
Cụ thể, quá trình hoạt động của hệ thống dây cáp trong thang máy như sau:
- Khi người dùng nhấn nút gọi thang, tủ điện điều khiển sẽ gửi tín hiệu đến động cơ thang máy.
- Động cơ thang máy sẽ hoạt động, làm quay puly.
- Dây cáp tải sẽ được kéo theo chiều quay của puly, kéo theo cabin thang máy di chuyển lên hoặc xuống.
- Khi cabin thang máy đến tầng cần dừng, động cơ thang máy sẽ dừng hoạt động, cabin thang máy sẽ dừng lại.
Hệ thống dây cáp trong thang máy là một bộ phận quan trọng, cần được bảo trì và bảo dưỡng thường xuyên để đảm bảo an toàn cho người sử dụng.
Khi quyết định lắp đặt thang máy bạn cần phải biết được những lưu ý khi lắp đặt thang máy cho gia đình và tiêu chuẩn an toàn của thang máy để đảm bảo an toàn trong quá trình sử dụng thang máy.
Tiêu chuẩn của hệ thống dây cáp trong thang máy
Hệ thống dây cáp trong thang máy là một bộ phận quan trọng, đảm bảo an toàn cho quá trình vận hành của thang. Do đó, hệ thống dây cáp này cần phải đáp ứng các tiêu chuẩn nhất định về chất lượng, độ bền và an toàn.
Tiêu chuẩn về chất lượng
Dây cáp thang máy phải được làm từ thép chất lượng cao, có khả năng chịu lực tốt, không bị ăn mòn, gỉ sét. Cáp thang máy thường được làm từ thép hợp kim, có độ bền cao và chịu được tải trọng lớn.
Tiêu chuẩn về độ bền
Dây cáp thang máy phải có độ bền cao, đáp ứng được các yêu cầu về an toàn trong quá trình vận hành. Theo tiêu chuẩn TCVN 7550:2005, lực kéo tối thiểu của dây cáp thang máy phải là 48,1kN đối với dây cáp có đường kính 10mm và 69,2kN đối với dây cáp có đường kính 12mm.
Tiêu chuẩn về an toàn
Dây cáp thang máy phải được thiết kế và lắp đặt đảm bảo an toàn cho người sử dụng. Cáp thang máy phải được nối với cabin và đối trọng bằng các mối nối chắc chắn, không bị bung đứt. Ngoài ra, dây cáp thang máy phải được kiểm tra định kỳ để đảm bảo an toàn trong quá trình vận hành.

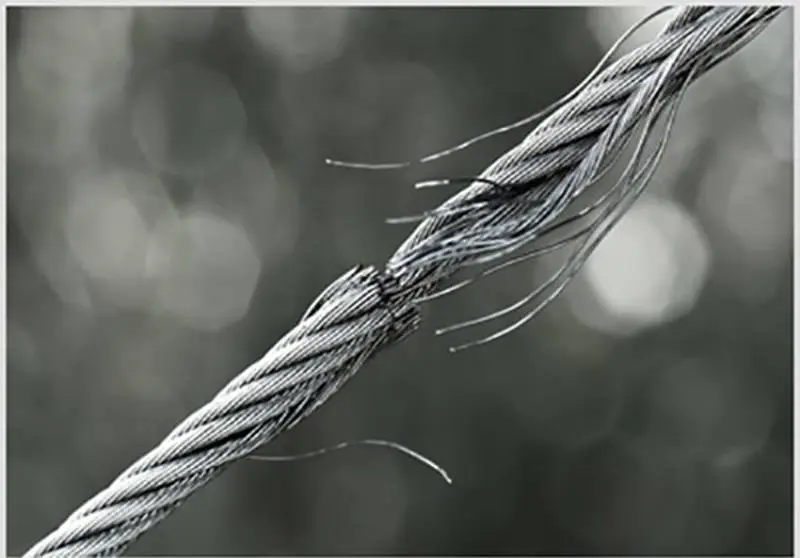

Các dấu hiệu cần thay thế dây cáp thang máy
Dây cáp thang máy cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu hư hỏng và thay thế kịp thời. Dưới đây là các dấu hiệu cần thay thế dây cáp thang máy:
- Dây cáp bị hư hỏng, gãy, đứt: Đây là dấu hiệu hư hỏng rõ ràng nhất của dây cáp thang máy. Nếu phát hiện dây cáp bị hư hỏng, gãy, đứt, cần phải thay thế ngay lập tức để đảm bảo an toàn.
- Dây cáp bị ăn mòn, gỉ sét: Dây cáp thang máy thường được làm từ thép, do đó dễ bị ăn mòn, gỉ sét do tác động của môi trường. Nếu phát hiện dây cáp bị ăn mòn, gỉ sét, cần phải đánh giá mức độ hư hỏng để có phương án xử lý phù hợp. Nếu mức độ hư hỏng nghiêm trọng, cần phải thay thế dây cáp.
- Dây cáp bị xoắn, cuộn lại: Dây cáp thang máy được bện từ nhiều sợi cáp nhỏ lại với nhau. Nếu dây cáp bị xoắn, cuộn lại, các sợi cáp nhỏ sẽ bị căng quá mức, dẫn đến nguy cơ đứt cáp. Do đó, nếu phát hiện dây cáp bị xoắn, cuộn lại, cần phải thay thế ngay lập tức.
- Dây cáp có các vết nứt, rạn trên bề mặt: Các vết nứt, rạn trên bề mặt dây cáp là dấu hiệu của sự xuống cấp của dây cáp. Nếu phát hiện dây cáp có các vết nứt, rạn trên bề mặt, cần phải đánh giá mức độ hư hỏng để có phương án xử lý phù hợp. Nếu mức độ hư hỏng nghiêm trọng, cần phải thay thế dây cáp.
Ngoài ra, dây cáp thang máy cũng cần được thay thế định kỳ sau 5 – 8 năm sử dụng. Việc thay thế dây cáp thang máy định kỳ sẽ giúp đảm bảo an toàn cho người sử dụng trong quá trình vận hành thang.
Để đảm bảo an toàn cho người sử dụng, chủ sở hữu thang máy cần thường xuyên kiểm tra dây cáp thang máy và thay thế khi cần thiết.
Các lưu ý quan trọng khi lắp đặt hệ thống dây cáp trong thang máy
Việc lắp đặt hệ thống dây cáp phải được thực hiện đúng kỹ thuật và đảm bảo các yêu cầu an toàn. Dưới đây là một số lưu ý quan trọng khi lắp đặt hệ thống dây cáp trong thang máy:
Chọn loại cáp phù hợp
Cáp thang máy phải được lựa chọn phù hợp với tải trọng của thang máy. Cáp quá nhỏ sẽ không đủ khả năng chịu lực, còn cáp quá lớn sẽ gây lãng phí. Tùy theo tải trọng của thang máy, có thể sử dụng các loại cáp sau:
- Cáp thép: Đây là loại cáp phổ biến nhất hiện nay, có khả năng chịu lực tốt.
- Cáp cường độ cao: Loại cáp này có khả năng chịu lực gấp đôi cáp thép thông thường.
- Cáp chống cháy: Loại cáp này có khả năng chịu nhiệt cao, giúp đảm bảo an toàn khi thang máy gặp sự cố cháy nổ.
Lắp đặt đúng kỹ thuật
Cáp thang máy phải được lắp đặt đúng kỹ thuật để đảm bảo an toàn. Các lưu ý khi lắp đặt cáp thang máy bao gồm:
- Cáp phải được luồn qua các rãnh puli một cách chính xác, không bị xoắn hoặc gập.
- Cáp phải được nối với cabin và đối trọng bằng các phụ kiện chuyên dụng, đảm bảo chắc chắn.
- Cáp phải được kiểm tra định kỳ để phát hiện các hư hỏng và kịp thời thay thế.
Tuân thủ các tiêu chuẩn an toàn
Việc lắp đặt hệ thống dây cáp trong thang máy phải tuân thủ các tiêu chuẩn an toàn của Việt Nam và quốc tế. Các tiêu chuẩn an toàn này quy định về chất lượng, kích thước, độ bền, cách lắp đặt và kiểm định cáp thang máy.
Dưới đây là một số tiêu chuẩn an toàn quan trọng khi lắp đặt hệ thống dây cáp trong thang máy:
- TCVN 6395-1:2013: Tiêu chuẩn thang máy – Cáp tải
- EN 81-20:2014: Tiêu chuẩn thang máy – Yêu cầu an toàn chung
- ASME A17.1:2010: Tiêu chuẩn thang máy – Thiết kế, xây dựng và lắp đặt
Tuân thủ các lưu ý quan trọng trên sẽ giúp đảm bảo hệ thống dây cáp trong thang máy hoạt động an toàn và hiệu quả, góp phần đảm bảo an toàn cho người sử dụng.
Trong quá trình sử dụng bạn cần tham khảo thêm 28 lỗi thường gặp khi thang máy gặp sự cố và cách khắc phục để đảm bảo an toàn, và tránh những rủi ro không đáng có.
Trong bài viết này, chúng ta đã tìm hiểu về tầm quan trọng của hệ thống dây cáp trong thang máy. Việc duy trì và kiểm tra định kỳ hệ thống dây cáp đóng vai trò quyết định trong việc đảm bảo thang máy hoạt động an toàn và hiệu quả.
