Chiều cao Overhead (OH) thang máy, Tầng tum cao bao nhiêu?

Chiều cao Overhead (OH) thang máy là một trong những yếu tố kỹ thuật giúp cho cầu thang máy hoạt động an toàn, vận hành ổn định nhất.

Vì thế, các nhà sản xuất cầu thang máy cũng như nhà thiết kế, lắp đặt cần chính xác tuyệt đối ở khâu này.

Bởi nếu sai lệch sẽ ảnh hưởng đến chất lượng của thang máy gia đình nhiều nhất. Bởi vậy, chiều cao OH cần có những tiêu chuẩn riêng biệt mà bất cứ ai đang có ý định lắp đặt cần hiểu rõ nhất.

OH thang máy, Hố pít thang máy, phòng máy thang máy, cửa thang máy là những vị trí quan trọng trong quá trình trong quá trình thiết kế và thi công hố thang máy.

1. Những định nghĩa cơ bản về OH thang máy

Có khá nhiều cách định nghĩa OH trong thang máy. Sau đây chúng tôi sẽ giới thiệu cho các bạn cách dễ hiểu nhất. Và cùng tìm hiểu xem có những yếu tố nào ảnh hưởng đến OH thang máy.

1.1 Chiều cao Overhead thang máy (OH) là gì?

Chiều cao Oh Thang máy
Mô hình thang máy thể hiện chiều cao OH
  • Chiều cao Overhead thang máy hay còn gọi là chiều cao tầng OH là một phần của hố thang, được tính từ mặt sàn tầng trên cùng cửa cửa thang máy xuống mặt sàn phòng máy. Vì thế, nếu đội kỹ thuật thi công lắp đặt thang máy để sai lệch sẽ dẫn tới nhiều hậu quả nguy hiểm đối với khách hàng khi sử dụng. Nhất là vấn đề tính mạng của con người không được đảm bảo.
  • Hiện nay ở Việt Nam, chiều cao OH tối thiểu trong khoảng 3000 – 3300 (mm) tuy nhiên thực tế cao khoảng 3800mm. Tùy vào từng hố thang, thương hiệu cầu thang máy, tốc độ di chuyển và tải trọng mà chiều cao phòng máy thang máy có thể khác nhau.

1.2 Chiều cao tầng trên cùng là bao nhiêu, có ảnh hưởng tới chiều cao Ovehead không?

Chiều cao của 1 tầng thang máy thường rơi vào khoảng 3m – 3,6m. Vậy điều này có ảnh hưởng đến OH trong thang máy không?

Câu trả lời là có. Như ở trên chúng ta định nghĩa OH thang máy rồi và chiều cao tiêu chuẩn của nó là 3,8m. Vậy khoảng cách cơ bản để xây thêm trong hố thang máy tại vị trí này là: A = 3800mm – Chiều cao tầng trên cùng (Tầng tum).

Vậy chiều cao tầng càng lớn thì càng phải xây lên thấp hơn. Với cách tính này nếu tầng tum cao 3m thì cần xây thêm 0.8m, 3.3m thì cần xây thêm 0.5m, 3.6m thì cần xây thêm 0.2m để đảm bảo chiều cao Overhead tiêu chuẩn.

Vậy chiều cao tối thiểu thang máy là 3800mm, điều này có thể thấy rõ chiều cao tum thang máy phải cao hơn tầng tum nhà khoảng từ 500mm – 1500mm ( Tuỳ vào chiều cao tầng tum)

2. Vì sao cần kích thước chiều cao Overhead (OH) “chính xác”?

  • Như đã nói qua ở trên, chiều cao Overhead thang máy sẽ ảnh hưởng tới chất lượng, độ an toàn và tuổi thọ thang nên bạn cần lưu ý về khâu này khi lắp đặt. Cụ thể đó là:
  • Độ cao Overhead thang máy mang lại sự an toàn: Khi thang máy vận hành lên tới tầng cao nhất đòi hỏi phải có một chiều cao nhất định để đảm bảo sự an toàn cho con người một cách tốt nhất. Đề phòng trường hợp cầu thang máy vượt tốc xảy ra những sự cố không mong muốn xảy ra.
  • Độ cao của thang máy tăng tính thẩm mỹ cho không gian lắp đặt: Trước khi đưa vào sử dụng, 2 đầu hành trình của các thiết bị cầu thang máy luôn có hệ thống giới hạn. Và nếu muốn lắp đặt được hệ thống này có không gian thông thoáng để thực hiện dễ dàng và chính xác nhất.
  • Chiều cao OH thang máy đảm bảo cho quá trình bảo trì: Nó giúp cho đội kỹ thuật dễ dàng bảo dưỡng, bảo trì định kỳ cho khách hàng một cách dễ dàng nhất. Từ đó tăng cao chất lượng cho cầu thang máy trong quá trình sử dụng cũng như tăng tuổi thọ.

2.1 Vị trí OH trong thiết kế chi tiết hố thang máy

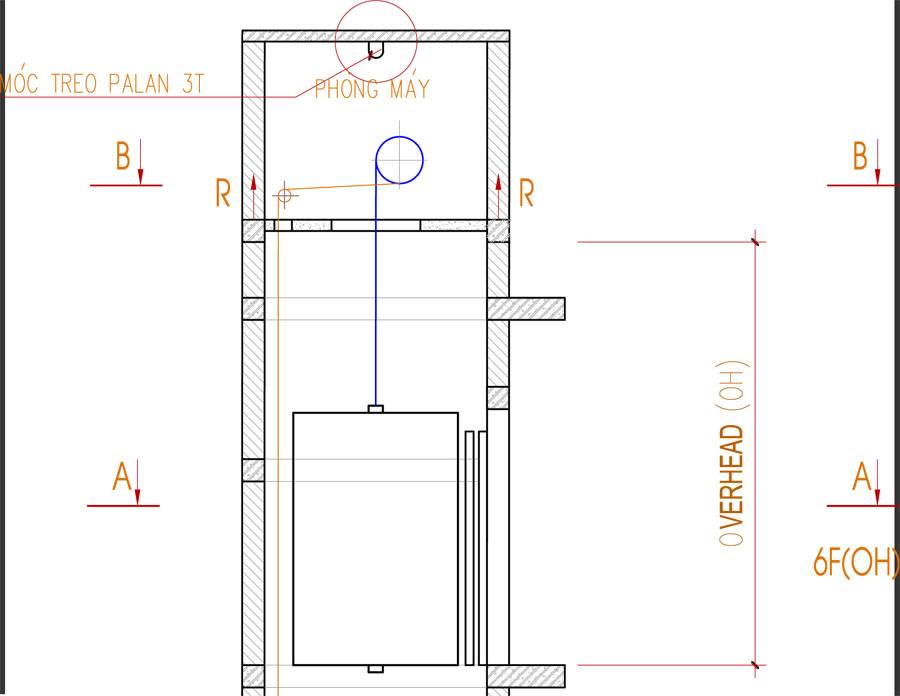

Thiết kế OH thang máy
Thiết kế mặt cắt dọc đi qua khoảng không gian OH

Trong bản vẽ thiết kế thì OH được thể hiện ở bản vẽ mặt cắt dọc hố thang máy. Được xây dựng bằng tường hoặc đổ vách bê tông trong kết cấu cột bê tông cốt thép. Trên đỉnh trên cùng bố trí dầm bo vòng xung quanh có tác dụng phân bố lực của đài I thang máy từ trên xuống.

Chiều cao OH trong thang máy khác nhau tùy thuộc vào thang có phòng máy hay không có phòng máy:

OH thang máy không phòng máy: Thang máy gia đình không phòng máy thường dùng cho trường hợp bị hạn chế chiều cao xây dựng nên chiều cao Overhead cũng sẽ được thiết kế thấp hơn. Tiêu chuẩn xây dựng loại này là 3200mm (3.2 m).

OH thang máy có phòng máy: Những công trình có phòng máy được thiết kế OH cao hơn. Kích thước chiều cao Overhead tiêu chuẩn là 3800mm ( 3.8 m)

2.2 Overhead (OH) ở thang máy được bố trí dưới sàn phòng máy

Đối với các công trình được thiết kế để lắp đặt thang máy có phòng máy thì OH nằm ngay dưới sàn của phòng máy. Nghĩa là khi cabin thang máy nằm ở tầng trên cùng thì OH trong thang máy sẽ còn lại một khoảng không gian tính từ trần cabin đến sàn đặt động cơ thang máy.

Khu vực OH thang máy có tác dụng gì?

Thứ nhất là khoảng không gian dưới sàn phòng máy là khoảng cách an toàn trong quá trình hoạt động của thang máy. Nó được sử dụng trường hợp thang máy chạy vượt quá vị trí, đạt đến giới hạn trên của hành trình.

Khoảng không gian OH chứa đầu cửa tầng. đầu cửa cabin, hộp dầu của ray thang máy, đầu trâu và các thiết bị trên đầu trâu của thang máy.

3. Những yếu tố nào ảnh hưởng tới chiều cao OH thang máy

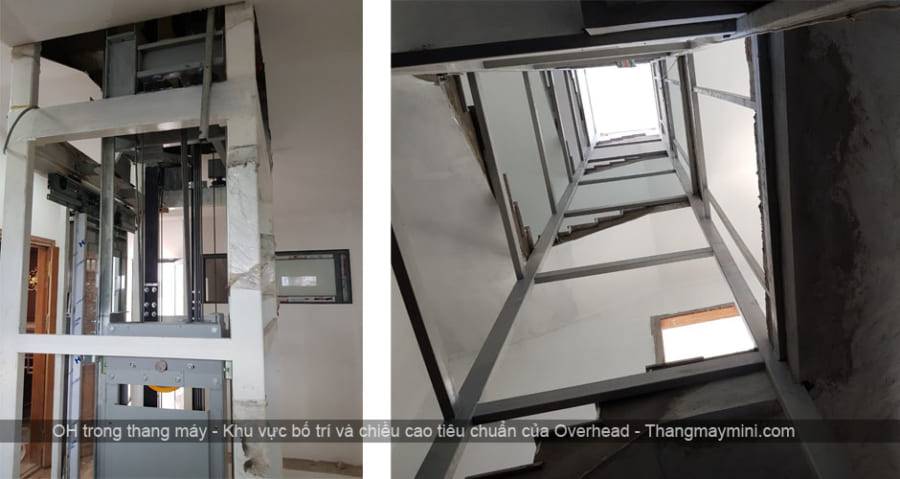

Vị trí Overhead
Vị trí thực tế của Overhead ở trong hố thang máy

Trong thang máy thì OH được tác động bởi một số các yếu tố như loại có phòng máy hay không có phòng máy, Loại thang cáp keo hay thang trục vít, tải trọng của thang…

3.1 Loại thang máy

Tùy theo nhu cầu sử dụng của con người mà bạn hoàn toàn có thể lựa chọn loại thang máy phù hợp ví dụ như tải hàng thì lựa chọn thang máy chở hàng; chở người lựa chọn thang máy tải khách,… Và chiều cao phòng máy thang máy cũng dựa vào đó có thiết kế riêng sao cho đáp ứng được nhu cầu của khách hàng. Nếu thang máy có tốc độ hành trình thấp thì cabin thấp, chiều cao OH khoảng 3500mm trở lên.

3.2 Vận tốc di chuyển lên/xuống cầu thang máy

Tùy vào từng tải trọng, không gian lắp đặt, kích thước, thương hiệu,… thang máy sẽ có vận tốc hành trình khác nhau sao cho đảm bảo hiệu quả, an toàn cho con người. Thiết bị cầu thang máy càng cao đòi hỏi chiều cao phòng máy thang máy càng cao để hoạt động tốt nhất.

3.3 Vị trí đặt cầu thang máy:

Dựa theo đặc điểm của thiết bị thang máy (như thang máy không phòng máy và có phòng máy) sẽ có những yêu cầu khác nhau. Với thang máy có phòng máy thì chiều cao OH thấp hơn so với không phòng máy khi ở cùng các thông số kỹ thuật, đặc tính.

3.4 Nhà sản xuất cầu thang máy:

Đây có thể coi là yếu tố quan trọng nhất bởi tùy vào nhà sản xuất khác nhau, thương hiệu khác nhau mà việc lắp đặt cũng như xây dựng chiều cao phòng máy sẽ khác nhau. Sao cho đảm bảo quá trình kiểm định thang máy trước khi bàn giao cho khách hàng.

Hy vọng với những thông tin ở trên sẽ giúp bạn hiểu rõ hơn về chiều cao phòng máy thang máy để từ đó lựa chọn được sản phẩm ưng ý nhất. Nếu bạn cần được các chuyên gia thang máy tư vấn hãy liên hệ ngay với chúng tôi theo số hotline tại website nhé.
